Většina kontrol odvozených objektů se samostatně provádí pro:

• seznam plošných a bodových prvků z hierarchie konstrukčních liniových prvků a liniových prvků, které vstupují do plochování
• seznam plošných a bodových prvků pro plochu mostní konstrukce
• seznam plošných a bodových prvků pro provozní plochu tunelu
• seznam plošných a bodových prvků pro provozní plochu podchodu
• seznam plošných a bodových prvků pro podzemní objekt ZPS

IS DTM Kraje bude poskytovat nástroje (výkonná pravidla) pro automatické odvozování objektů na základě zpracované aktualizační dokumentace. Odvozené objekty ZPS jsou zároveň nutnou prerekvizitou pro plošné topologické kontroly dat. V případě přeshraniční editace budou odvozené objekty předávány jako součást změnového souboru všem přeshraničním subjektům.

Kontrola plošných objektů. Plocha musí být větší než definovaná hodnota 1.3.2. Minimální rozměry a tolerance. Kontrola se provádí ve 2D. Plocha menší než stanovená hodnota je chyba.

Kontrola plošných objektů. Každá plocha musí mít pouze jeden definiční bod ve stejném levelu. Pokud nemá plocha žádný definiční bod bod nebo více jak jeden definiční bod, pak je to chyba. Kontrola se provádí ve 2D.

Kontrola se bude samostatně provádět pro:

• seznam plošných a bodových prvků z hierarchie konstrukčních liniových prvků a liniových prvků, které vstupují do plochování
• seznam plošných a bodových prvků pro plochu mostní konstrukce
• seznam plošných a bodových prvků pro provozní plochu tunelu
• seznam plošných a bodových prvků pro provozní plochu podchodu
• seznam plošných a bodových prvků pro podzemní objekt ZPS

Kontrola plošných objektů. Každá plocha musí mít pouze jeden definiční bod ve stejném levelu. Pokud nemá plocha žádný definiční bod nebo více jak jeden definiční bod, pak je to chyba. Kontrola se provádí ve 2D.

Kontrola se bude samostatně provádět pro:

• seznam plošných a bodových prvků z hierarchie konstrukčních liniových prvků a liniových prvků, které vstupují do plochování
• seznam plošných a bodových prvků pro plochu mostní konstrukce
• seznam plošných a bodových prvků pro provozní plochu tunelu
• seznam plošných a bodových prvků pro provozní plochu podchodu
• seznam plošných a bodových prvků pro podzemní objekt ZPS

Každý 3D obvod plochy musí být tvořen pouze konstrukčními liniovými objekty a liniovými objekty vstupujícími do tvorby odvozených plošných objektů ZPS, které jsou v hierarchické struktuře na stejné úrovni jako je vyšší z úrovní ploch, jejíž 3D obvod linie tvoří, případně liniovými objekty s hodnotou atributu “Hranice jiného objektu” = ANO.

Pro každý typ objektu s plošnou geometrií je stanoveno, jaké typy konstrukčních liniových objektů a liniových objektů vstupujících do tvorby odvozených plošných objektů ZPS mohou tvořit jeho hranici. Přesný popis hierarchie konstrukčních a odvozovaných objektů ZPS je uveden v dokumentu 1.3.1. Hierarchie konstrukčních a odvozovaných liniových objektů.

V případě, že konstrukční linie tvoří hranici mezi dvěma plochami v rámci oblasti s kompletní ZPS, vyhodnocuje se konstrukční linie vůči oběma plochám. Musí platit, že konstrukční linie má hierarchii stejnou jako plocha, která je hierarchicky vyšší nebo se jedná o liniový objekt s hodnotou atributu “Hranice jiného objektu” = ANO.

Výjimku tvoří neidentifikovaný objekt (0100000202), který může tvořit hranici jakékoliv plochy kromě tzv. dvojí hrany. Tento objekt se používá pro uzavírání ploch (objektů), které nejsou kompletně zmapovány nebo pro dělení dlouhých objektů. Tedy v situacích, kdy nelze využít jiné konstrukční objekty.

Pokud konstrukční linie vede po hranici oblasti s kompletní ZPS, tj. na jedné straně neexistuje plocha, vyhodnocuje se konstrukční linie pouze vůči jedné ploše. Musí platit, že konstrukční linie má hierarchii stejnou nebo vyšší než tato plocha.

V případě, že se jedná o tzv. dvojí hranu (popis v dokumentu 1.1.4. Plošné objekty ZPS / Dvojí hrany, vyhodnocuje se konstrukční linie pouze vůči jedné ploše, ke které přísluší. Musí platit, že konstrukční linie má hierarchii stejnou jako plocha, ke které náleží.

Kontrola se provádí ve 3D a do kontroly vstupují i svislé hrany. Ohraničení 3D obvodů nesplňující výše uvedené podmínky je hlášeno jako chyba. Kontrola se provádí pouze pro plošné objekty v rámci Oblasti s kompletní ZPS včetně její hranice a samostatně pro každý level.

Kontrola se bude provádět pro seznam plošných a bodových prvků z hierarchie konstrukčních liniových prvků a liniových prvků, které vstupují do plochování.

Dále se bude samostatně provádět pro tyto objekty:

• seznam plošných a bodových prvků z hierarchie konstrukčních liniových prvků a liniových prvků, které vstupují do plochování
• seznam plošných a bodových prvků pro plochu mostní konstrukce
• seznam plošných a bodových prvků pro provozní plochu tunelu
• seznam plošných a bodových prvků pro provozní plochu podchodu
• seznam plošných a bodových prvků pro podzemní objekt ZPS

Pro tyto objekty platí, že 3D obvod musí být ohraničený pouze odpovídajícími konstrukčními liniemi. Např. 3D obvod objektu 0100000058, „plocha mostní konstrukce“ musí být ohraničen pouze konstrukčními liniemi 0100000304 „hranice dopravní stavby nebo plochy“ s atributem „typ dopravní stavby nebo plochy“ =„plocha mostní konstrukce“.

Pozn.: Kontrola je již na 12 krajích zavedená, Praha a Středočeský kraj kontrolu doplní s implementací verze JVF DTM 1.5.

Kontrola plošných objektů. Plochy se nesmí překrývat v rámci jednoho stejného levelu. Kontrola se provádí ve 2D. Překryv je chyba.

Kontrola se bude samostatně provádět pro:

• seznam plošných a bodových prvků z hierarchie konstrukčních liniových prvků a liniových prvků, které vstupují do plochování
• seznam plošných a bodových prvků pro plochu mostní konstrukce
• seznam plošných a bodových prvků pro provozní plochu tunelu
• seznam plošných a bodových prvků pro provozní plochu podchodu
• seznam plošných a bodových prvků pro podzemní objekt ZPS

Kontrola plošných objektů. Plošné objekty musí být v Oblasti kompletní ZPS celistvé a topologicky navázané (bezešvé). Kontrola se provádí ve 2D. Mezera mezi plochami je chyba. Kontrola se provádí bez objektů plocha mostní konstrukce, provozní plocha tunelu a provozní plocha podchodu. Kontrola se provádí samostatně pro každý level.

Kontrola definičních bodů. Každý definiční bod musí být v jedné ploše stejného levelu. Kontrola se provádí ve 2D a pouze v oblasti kompletní ZPS. Definiční bod bez plochy je chyba.

Kontrola existence svislých hran je prováděna při vytváření 3D obvodů ploch. 3D obvod plochy musí být uzavřený a musí být vytvořen pomocí konstrukčních liniových prvků nebo liniových prvků, které mají nastaven atribut HraniceJinehoObjektu = 1. Množina liniových prvků musí obsahovat i svislé linie, pokud jsou nutné pro vytvoření uzavřeného 3D obvodu. Pokud se v datech svislé linie nutné pro vytvoření uzavřeného 3D obvodu nevyskytují, jedná se o chybu.

Pozn.: V případě, že neexistují svislé linie nutné pro vytvoření uzavřeného 3D obvodu, je pro prvotní import dat DTM výstupem z „Kontroly existence svislých hran“ pouze varování. Pro provozní fázi již tato situace bude označena jako chyba.

Kontrola je prováděna pouze pro svislice. Kontrola probíhá ve 3D pro každý level zvlášť a samostatně pro skupiny objektů:

• Hranice podzemního objektu ZPS
• Hranice dopravní stavby nebo plochy → typ dopravní stavby nebo plochy → Provozní plocha tunelu
• Hranice dopravní stavby nebo plochy → typ dopravní stavby nebo plochy → Provozní plocha podchodu
• Hranice dopravní stavby nebo plochy → typ dopravní stavby nebo plochy → Plocha mostní konstrukce
• Konstrukční liniové objekty a liniové objekty, které vstupují do tvorby odvozených plošných objektů ZPS (Příloha č. 3 Vyhlášky o DTM)

Výsledkem kontroly mohou být tyto chyby:

• duplicita prvků;
• překryv prvků (částečný překryv);
• jeden prvek obsahuje jiný prvek;
• prvek je částí jiného prvku.

Kontrola definičních bodů a odvozených ploch ve stejném levelu. Definiční bod není možné přesunout mimo původní plochu v referenčním stavu nebo definiční bod není možné přesunout do jakékoliv jiné plochy v referenčním stavu (v případě, že definiční bod existoval mimo OKZPS a někdo ho chtěl posunout do existující referenční plochy). Porušení tohoto pravidla je chyba. Kontrola se bude samostatně provádět pro:

• Definiční body ploch ZPS a plochy ZPS
• Definiční body mostní konstrukce a plochy mostní konstrukce
• Definiční body tunelu a provozní plochy tunelu
• Definiční body podchodu a provozní plochy podchodu
• Definiční body podzemního objektu a plochy podzemního objektu

Pozn.: Kontrola je již na 12 krajích zavedená, Praha a Středočeský kraj kontrolu doplní s implementací verze JVF DTM 1.5.

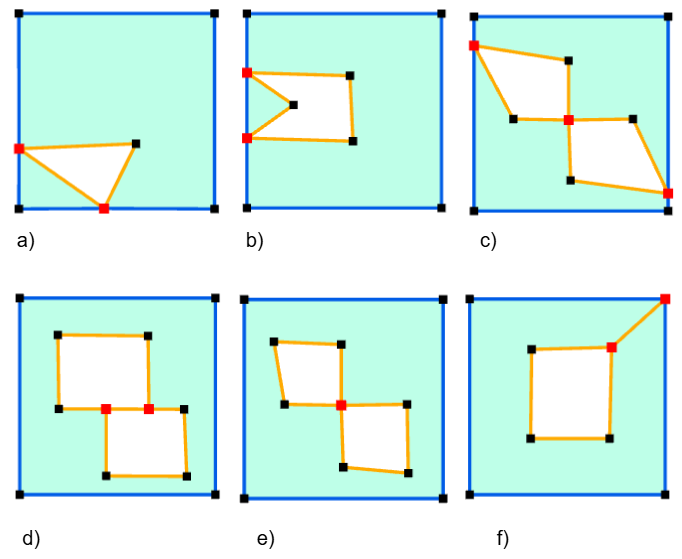

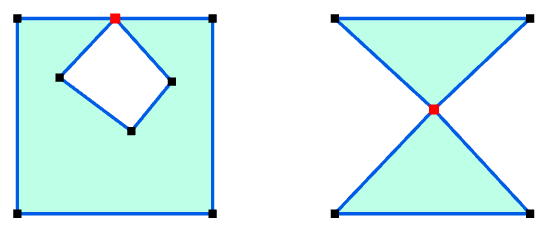

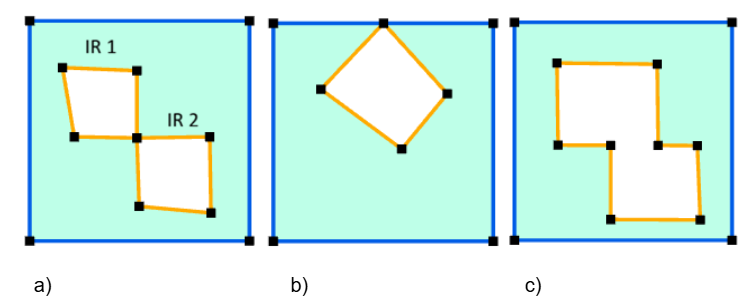

Oblast kompletní ZPS je vedena jako multipolygon pro každý level zvlášť. Konstrukční hranice a definiční body oblasti kompletní ZPS se nevyužívají.

Plochy a 3D obvody budou vytvářeny po jednotlivých levelech na základě hierarchie konstrukčních prvků. Do odvozování ploch a 3D obvodů vstupují pouze vybrané konstrukční prvky a prvky označené atributem HraniceJinehoObjektu = 1.

V rámci IS DTM jsou evidovány 2 odvozené objekty ZPS:

• 2D plocha (jednotlivé lomové body neobsahují Z souřadnici)
• 3D obvod (jednotlivé lomové body obsahují Z souřadnici)

Pouze plochy a 3D obvody v levelu 0 musí bezešvě pokrývat celou „Oblast kompletní ZPS“ (oblast vymezující plochování).

Objekty plocha mostní konstrukce, provozní plocha tunelu a provozní plocha podchodu jsou zvláštním typem objektu ZPS, který je odvozován samostatně z konstrukčních linií “hranice dopravní stavby nebo plochy” s vlastností “typ dopravní stavby nebo plochy” nabývající hodnoty „plocha mostní konstrukce” nebo „provozní plocha tunelu“ nebo „provozní plocha podchodu“ a definičního bodu v dané úrovni LEVEL, přičemž jsou v dané úrovni LEVEL polohově duplicitní s objekty na povrchu mostu nebo s objetky v tunelu či podchodu, tj. např. “chodník”, “provozní plocha pozemní komunikace”, “cyklostezka”, “tramvajová dráha”, aj.

Z tohoto důvodu pro objekty plocha mostní konstrukce, provozní plocha tunelu a provozní plocha podchodu nebudou uplatňovány topologické kontroly překryvů ploch a bezešvosti ploch (děr) vůči jiným typům plošných objektů ZPS v dané úrovni LEVEL. Budou však uplatňovány vůči jiným objektům plocha mostní konstrukce, provozní plocha tunelu a provozní plocha podchodu v rámci stejné úrovni LEVEL.

Poznámka: Objekty plocha mostní konstrukce, provozní plocha tunelu a provozní plocha podchodu jsou de facto samostatný sublevel v rámci úrovně LEVEL.

Podzemní objekt ZPS je zcela specifický typ objektu, na který se nevztahují běžná pravidla týkající se odvozování plošných objektů. Nevstupuje nikdy do plochování v jednotlivých levelech, tj. není součástí hierarchie pro odvozování objektů. Má sice uveden level (musí), ale ten se vztahuje pouze na jiné podzemní objekty ZPS, tj. podzemní objekty ZPS ve stejném levelu se nesmí překrývat a křížit bez uzlu, ale v různých levelech mohou. Současně na něj nemá žádný dopad oblast s kompletní ZPS, ta se vztahuje na ostatní typy objektů, které vůči sobě musí být topologicky vypořádány. tj. podzemní objekty nemusí být plochovatelné (uzavřené), a to i když nad nimi existuje oblast s plošnou topologií.

V příloze č. 3 (Vyhlášky o DTM) jsou tyto konstrukční typy objektů:

• Hranice podzemního objektu ZPS (linie)
• Podzemní objekt ZPS (definiční bod)

V příloze č. 1 (Vyhlášky o DTM) jsou ve skupině „Součásti a příslušenství staveb“:

• Podzemní objekt ZPS (plocha)

Při uplatnění výše uvedených zásad musí tvorba objektů fungovat tak, že plošný podzemní objekt ZPS bude odvozen pouze tehdy, když hranice podzemního objektu ZPS budou uzavřené, bude existovat příslušný definiční bod a bude se nacházet uvnitř oblasti kompletní ZPS pro příslušný level. Neuzavřenost neznamená nutně chybu, spíš to, že průběh nebylo možné v celém rozsahu zjistit a tedy vytvořit.
